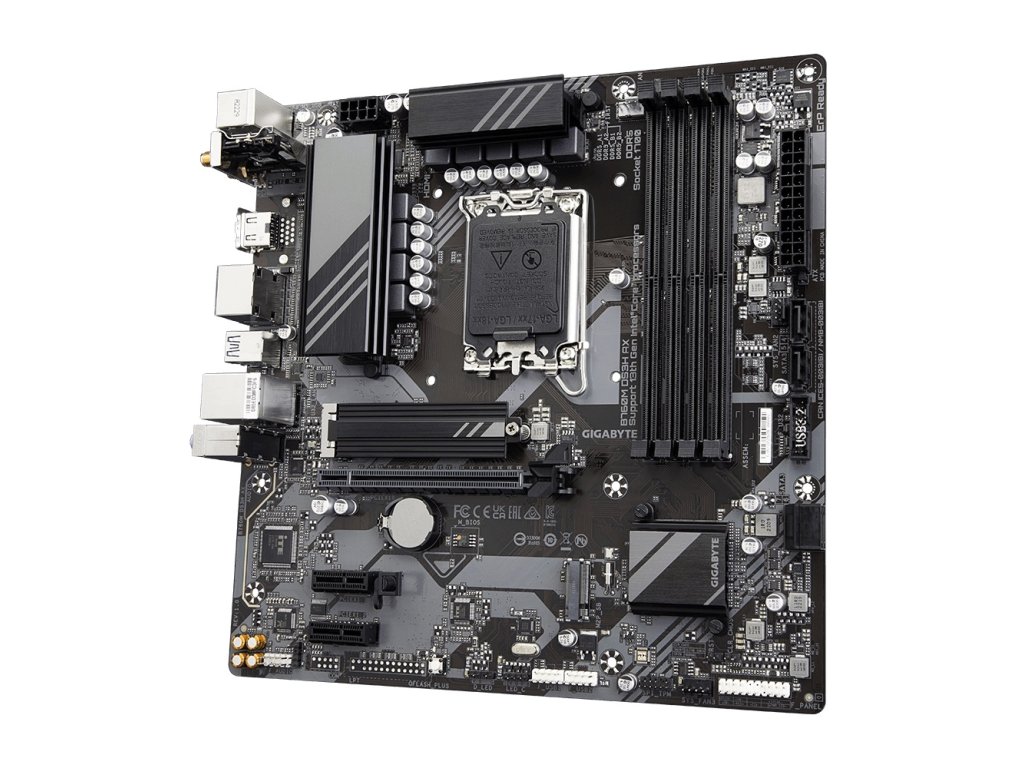

GIGABYTE B760M DS3H AX/LGA 1700/mATX

Detailní popis produktu

Kód: 200636161936
P/N: B760M DS3H AX
EAN: 4719331851767

Záruka: 24 měsíců (pro fyzické osoby nepodnikající)

GIGABYTE B760M DS3H AX (rev. 1.x)

Chipset:
Intel® B760 Express

Rozměrový formát:
Micro ATX (244x244mm)

Podpora pro procesory:
13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru:
LGA1700

Paměť:

4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s paměťové moduly
dvoukanálová architektura paměti
podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

2x DisplayPort 1.2
1x HDMI® 2.0

Zvuková karta:
Realtek 7.1 Surround Sound High Definition Audio CODEC, podpora S/PDIF

Ethernet:
Realtek® 2,5GbE LAN

WLAN + Bluetooth:
Wi-Fi 6E + Bluetooth v5.3

Rozšiřující sloty:

1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
2x PCI Express x1 s podporou PCIe 3.0 a běžícím na x1

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
4x port SATA 6Gb/s

RAID řadič:
podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 6 portů)
1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1 Přední USB (celkem 6 portů)
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Porty na zadním panelu:

1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1
2x SMA anténní konektor (2T2R)
2x DisplayPort 1.2
1x HDMI 2.0
1x RJ-45
3x audio konektor
1x PS/2 pro klávesnici/myš

Interní porty:
Napájení
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením
1x CPU fan header
3x system fan header Související s úložištěm
2x M.2 slot (Key M)
4x SATA 6Gb/s port USB
1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header Ostatní
1x adresovatelný LED strip header
1x RGB LED strip header
1x front panel header
1x front panel audio header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1x S/PDIF Out header
1x tlačítko Q-Flash Plus
1x reset jumper
1x Clear CMOS jumper

BIOS:
1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce:
https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
